Querungshilfe Typ VIa

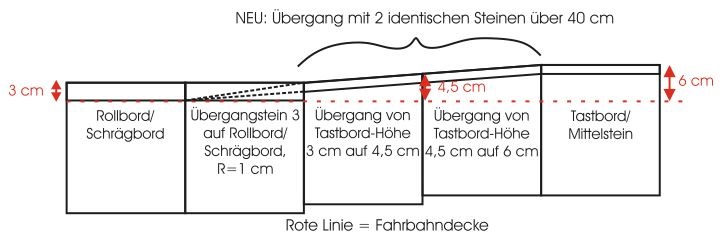

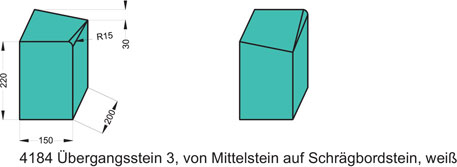

Für unsere Querungshilfe Typ VI haben wir zusätzlich für die Einbauvariante mit einer Tastbordhöhe von 6 cm je 2 Rampensteine für den Anschluss an den Übergangstein3 rechts/links festgelegt. Die Rampensteine bilden jeweils einen Höhenausgleich von 1,5 cm und sind in der Baulänge passend zum System 15/22/20 cm mit 3 cm Querneigung des Typ VI.


Einzelsteine des Typ VIa mit einer Baulänge von jeweils 20 cm und zusätzlicher Besonderheiten:

  • 4180 Querungsmittelstein (Tastbord), r=1 cm, mit 6 cm Anlauf(Stein rechts außen)
  • 4173 Rampensteine mit Höhenversatz von je 1,5 cm , r=1 cm(Stein 3+4 v. l. n. r)

Benötigte Einzelsteine des Querungs-Typ VI für die Niveau-Erhoehung von 3 auf 6 cm aus zusätzlichen 2 Rampensteinen(siehe oben Typ VIa)

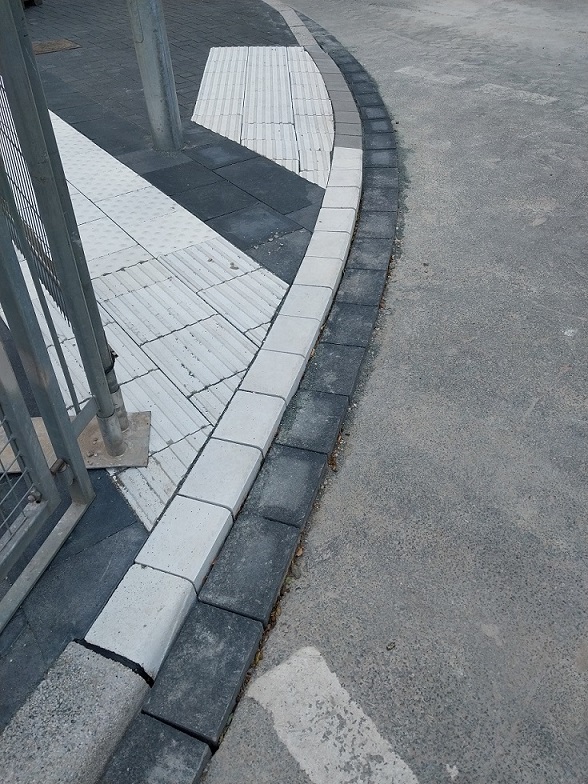

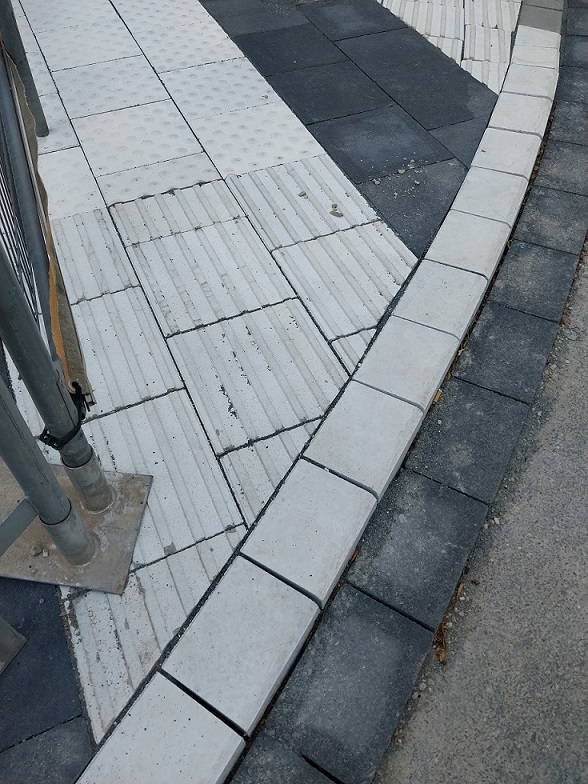

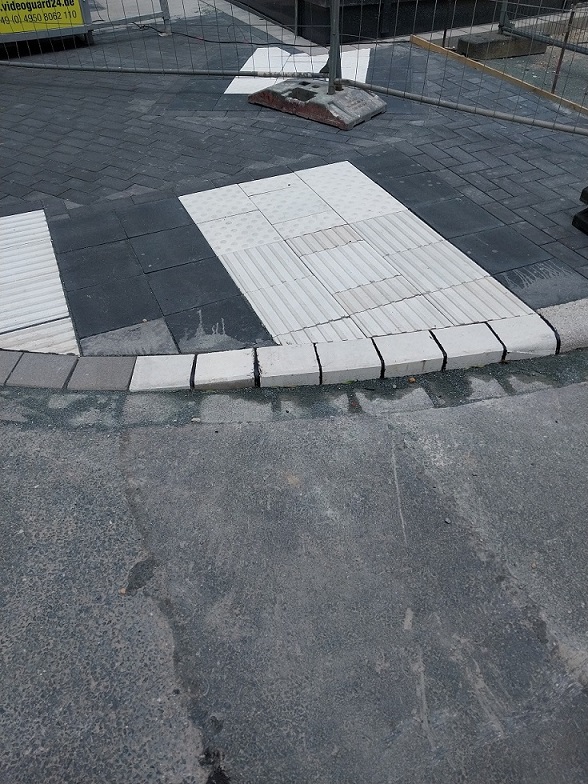

Bochum, Westring, Viktoria Carree Querung Typ VIa
